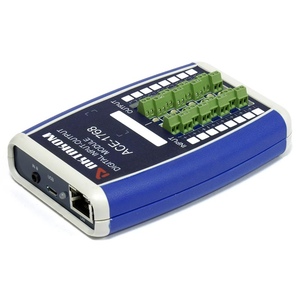

Новый USB/LAN 8-канальный модуль дискретного ввода-вывода АСЕ-1768 предназначен для дистанционного контроля состояния датчиков (дискретные датчики, выходы которых имеют два состояния – наличие, либо отсутствие контактной разности потенциалов), дистанционного контроля датчиков с аналоговым выходом и управления устройствами с дискретными входами, которые могут коммутироваться однопозиционными реле. Все входы и выходы, кроме входов АЦП (аналого-цифрового преобразователя), гальванически развязаны от внутренней схемы АСЕ-1768 USB / LAN модуля дискретного ввода – вывода.
Модуль имеет 8 дискретных входов, 2 входа аналого-цифрового преобразователя и 8 выходов. Все дискретные входы и выходы имеют светодиодную индикацию состояния (включено/выключено). Модуль АСЕ-1768 выполнен в виде приставки к компьютеру (ПК). Чтение состояния входов и управление выходами осуществляется от компьютера локально через интерфейс USB или удаленно через сеть Ethernet.
Технические характеристики:
Общие параметры:
Напряжение питания – 4.5 – 5.5 В
Индикация подачи питания – светодиодная
Интерфейс связи с ПК – USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10,100Base-T)
Питание при работе по USB – от шины USB
Питание при работе через Ethernet – от сетевого адаптера через USB-разъем на задней панели прибора
Количество входных каналов – 8
Количество выходных каналов – 8
Количество каналов АЦП - 2
Условия эксплуатации: температура -10°С...+45°С, влажность 20...90%
Параметры входов:
Входной ток рабочий 1 мА / макс. 6 мА
Максимальное входное обратное напряжение 6 B
Максимальное входное прямое напряжение 24 В
Минимальное прямое напряжение входа гарантированного срабатывания 4,5 B
Время задержки срабатывания модуля по входу 10 мс
Индикация состояния - светодиодная
Параметры выходов:
Выходы модуля реализованы на быстродействующих МОП-реле со временем срабатывания/отпускания не более 3 мс
Время срабатывания модуля по выходу - 10 мс
Выходное сопротивление (выключенное состояние), более 10 МОм
Выходное напряжение (максимальное) - 60 В
Выходной ток рабочий - 130 мА
Проходное сопротивление (в замкнутом состоянии) МОП-реле, не более 30 Ом
