В настоящее время в состав серии входят модели с полосой пропускания 100 МГц (ADS-6122 и ADS-6122H) и 200 МГц (ADS-6222 и ADS-6222H).

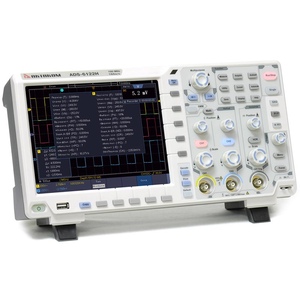

Индекс "H" в названии ADS-6122H означает, что прибор представляет собой цифровой осциллограф высокого разрешения и в нем применяется 12-ти разрядный АЦП и он может применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.
Данную серию осциллографов Актаком также выделяет большая глубина записи 40 миллионов точек, высокая скорость захвата осциллограмм 75 000 осциллограмм в секунду, большой 8" дисплей с разрешением 800х600 точек в стандартной комплектации, компактный корпус.
| Функциональность | ADS-6122 ADS-6122H |
ADS-6222 ADS-6222H |
| Количествово каналов | 2 + внешний запуск | |
| Полоса пропускания | 100 МГц | 200 МГц |
| Максимальная дискретизация | 1 Гвыб/с | 2 Гвыб/с |
| Разрешение АЦП | 8 (ADS-6122) 12 (ADS-6122H) |
8 (ADS-6222) 12 (ADS-6222H) |
| Максимальная глубина записи | 40 миллионов точек | |
| Скорость захвата осциллограмм | 75 000 осц./сек | |
| Горизонтальная развертка | 2 нс/дел…1000 с/дел | 1 нс/дел…1000 с/дел |
| Вертикальное отклонение | 1 мВ/дел…10 В/дел | |
| Тип запуска | фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика; сигналы последовательных шин | |
Отличительной чертой данной серии является возможность существенного увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов:
Кроме того, в осциллограф Актаком серии ADS-6xxx (ADS-6122, ADS-6122H, ADS-6222, ADS-6222H) может быть установлен:
