4 канала. Полоса пропускания - 100 МГц. Touchscreen дисплей. Частота дискретизации - 1 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.
Гарантийный срок: 14 месяцев

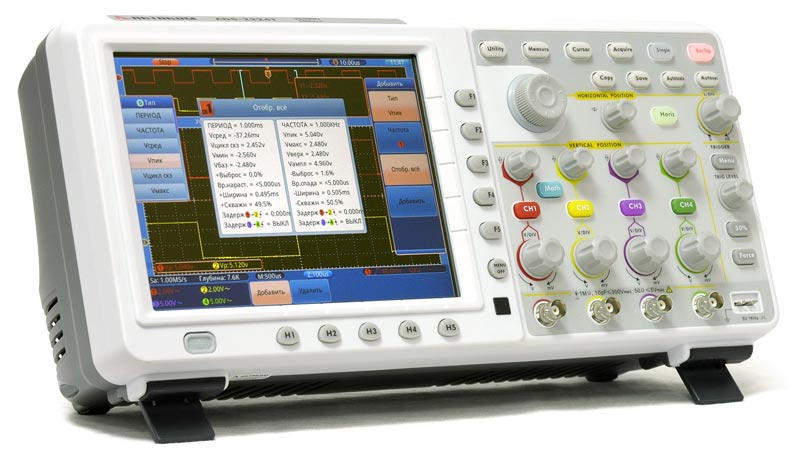

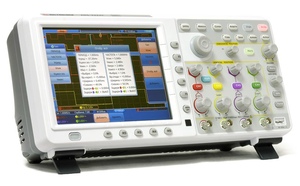

Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.
Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.
| Характеритстика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 100 MГц | |||
| Количество каналов | 4 | |||
| Скорость захвата осциллограмм | 50 000 осц/сек | |||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | ||
| Макс. дискретизация (реальное время) | 1 Гвыб/сек | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% | |||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | |||
| Максимальное входное напряжение | 1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик) |
|||
| Ограничение полосы пропускания | полный диапазон | |||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|||
| Задержка между каналами (типичное) | 150 пс | |||
| Параметры горизонтальной системы |
||||
| Интерполяция | sin (x)/x | |||
| Глубина записи | 7,6 М точек | |||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | |||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
|||
| Погрешность времени выборки и времени задержки | ±100 ppm | |||
| Параметры вертикальной системы | АЦП | 8 бит (4 канала одновременно) | ||
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | |||
| Диапазон смещения | ±10 делений | |||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |||
| Низкочастотный предел | ≥10 Гц ( на входе, закрытый вход, -3dB) | |||
| Время нарастания | ≤3,5 нс (типичное) | |||
| Погрешность коэф.усиления | ±3% | |||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
|||
Измерения |
Курсорные | ΔV и ΔT между курсорами | ||
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | |||
| Математические операции | +, -, *, /, БПФ | |||
| Сохранение во внутреннюю память | 4 опорные осциллограммы | |||
| Фигуры Лиссажу (X-Y) | Диапазон | Полный | ||
| Сдвиг фаз | ±3 градуса | |||
Система запуска |
Тип запуска | Фронт, импульс, видео, скорость нарастания | ||
| Режим | Авто, обычный, однократный | |||
| Диапазон уровня запуска | ±6 делений от центра экрана | |||
| Чувствительность уровня запуска | ±0.3 деления | |||
| Стандарт видеосигнала | NTSC, PAL и SECAM | |||
| Тип дисплея | диагональ 8” , ЖК, TFT матрица, Touchscreen |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
| Для связи с ПК | USB 2.0, LAN |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход | VGA |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <15 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Габаритные размеры | 380 мм × 180 мм × 115 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
