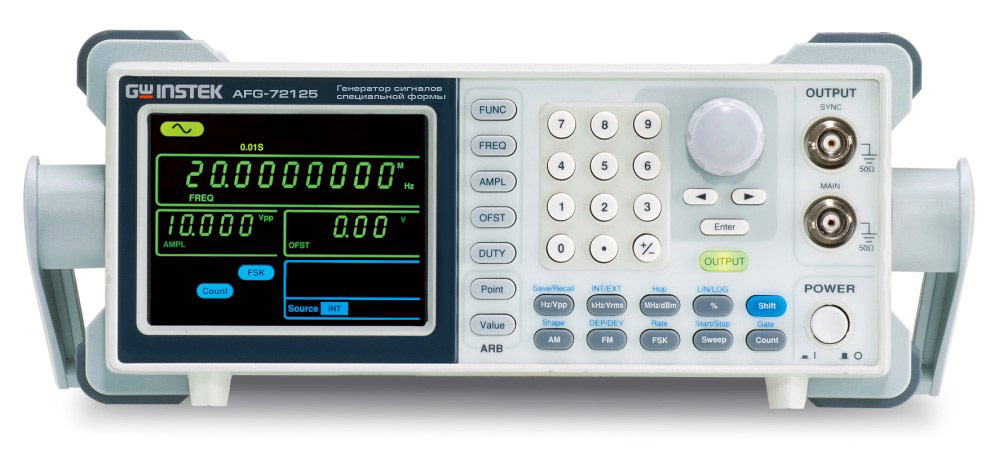

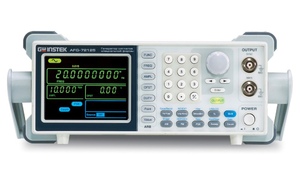

Краткие технические характеристики AFG-72125:
| Параметр | Значение |
| Выходные параметры | |
| Частотный диапазон(синус, меандр) | 0,1 Гц — 25 МГц |
| Разрешение | 0,1 Гц |
| Погрешность установки частоты | ±20×10-6 |
| Выходной уровень | 1 мВ...10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ |
| 1 мВ ... 5 В пик-пик (на 50 Ом) для диапазона частот от 20 МГц до 25 МГц | |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ±(1%+1 мВ пик-пик) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при f < 100 кГц |
| 0,3 дБ при f = 100 кГц ... 5 МГц | |
| 0,4 дБ при f = 5 МГц ... 25 МГц | |
| Коэффициент гармоник (амплитуда>1 Впик-пик) | ? —55 дБн от DC до 1 МГц |
| <-45 дБн от 1 МГц до 5 МГц | |
| < —30 дБ от 5 МГц до 25 МГц | |
| Постоянное смещение | |
| Диапазон смещения | ±5 Впик на нагрузке 50 Ом (AC+DC)±10 Впик без нагрузки (AC+DC) |
| Погрешность установки | ±(1%+5 мВ + 0,5 %от амплитуды) |
| Меандр | |
| Частотный диапазон | 0,1 Гц — 25 МГц |
| Время нарастания/спада | < 25 нс при нагрузке 50 Ом |
| Выброс | <5% |
| Перестраиваемая скважность | 1,0% — 99% (до 100 кГц) |
| 20%— 80% (до 5 МГц) | |
| 40%— 60% (до 10 МГц) | |
| 50% (до 25 МГц) | |
| Асимметрия | 1 % от периода + 1 нс |
| Пила | |
| Диапазон частот | 0,1 Гц — 1 МГц |
| Нелинейность | <0,1% |
| Перестраиваемая скважность | 0,0 — 100,0% (разрешение 0,1 %) |
| Произвольная форма | |
| Частота дискретизации | 20 МГц |
| Частота повторения | 10 МГц |
| Длина памяти | 4 тысячи точек |
| Разрешение ЦАП | 10 бит |
| АМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/ внутренний |
| Модулирующее колебание | Синус, меандр, треуг. (2 мГц ... 20 кГц —внутр., DC...20 кГц —внеш.) |
| Глубина АМ | 1...120 % |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | Внешний/внутренний |
| Мод. колебание | Синус, меандр, треуг.(2 мГц ... 20 кГц— внутр., DC...20 кГц — внеш.) |
| Девиация | от DC до максимальной частоты |
| Свипирование | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Цикл свипирования | 1мс...500 с |
| Режим свипирования | Линейный или логарифмический |
| Источник | Внутренний/ внутренний |
| ЧМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Модулир. колебание | 50 % скважности меандра |
| Внутренний источник | 2 мГц...100 кГц |
| Диапазон частот | От 0,1 Гц до максимальной частоты |
| Частотомер | |
| Диапазон частот | 5 Гц...150 МГц |
| Разрешение | 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц) |
| Вх. сопротивление | 1 МОм (150 пФ) |
| Общие данные | |
| Дисплей | ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
| Память | 10 ячеек (профили настроек) |
| Напряжение питания | 100...240 В; частота 50...60 Гц |
| Габаритные размеры | 266×107×293 мм |
| Масса | 2,5 кг |
