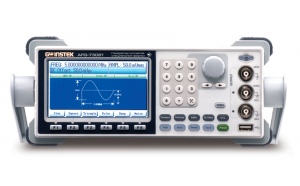

Генератор сигналов специальной формы AFG-73051

Состоит в госреестре СИ

Доставка во все регионы РФ

Краткие технические характеристики AFG-73051:

• Диапазон частот 1 мкГц — 50 МГц (синус, меандр),
• 1 мкГц — 1 МГц (треугольник, пила),
• прямой цифровой синтез,
• погрешность установки частоты ±(1*10-6),
• амплитуда 10 Впик на нагрузке 50 Ом,
• АМ, ЧМ, ЧМН, ШИМ, ГКЧ,
• Пакетный режим,
• СПФ, масса 4 кг,
• габариты: 107×266×293 (мм)

Генератор сигналов специальной формы AFG-73051

Подробные технические характеристики:

Особенности генератора сигналов произвольной формы AFG-73051

• Диапазон частот (синус и меандр): 50 МГц
• Прямой цифровой синтез, разрешение по частоте 1 мкГц,
• Погрешность установки частоты ±1×10^-6
• Разрядность ЦАП 16 бит; частота дискретизации 200 МГц
• Память для формирования сигнала 1 М точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум, Sin(x)/x, экспонента (нараст./убыв.)
• Режимы модуляции АМ, ФМ, ШИМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Вход внешней опорной частоты
• Синхро -вход и —выход
• Большой цветной графический ЖК-дисплей (TFT)
• Интерфейсы USB (2), RS-232, GPIB
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение для формирования сигналов произвольной формы
• Применение технологии DDS (прямой цифровой синтез), что обеспечивает генерацию сигнала с ультранизким уровнем искажения и высокой стабильностью
• Стабильность по частоте составляет 0,0001%
• Поддержка функции DWR (Direct Waveform Reconstruction)

Генератор AFG-73051 выполнен в моноблочном компактном корпусе, имеющем съёмную ручку для регулировки наклон лицевой панели и накладки-упоры с демпфирующими вставками для удобства размещения. Схемотехника генератора AFG-73051 содержит интеллектуальную схему охлаждения внутренних цепей, а также защиту выходных усилителей от перегрузки на функциональном выходе.

Диапазон выходных частот составляет 50 МГц и 80 МГц (соответственно) с максимальной амплитудой 10 В пикового значения на нагрузке 50 Ом. AFG-73051 является полнофункциональным генератором произвольной формы (СПФ) с максимальной частотой дискретизации до 200 МГц, длиной памяти до 1 М точек и разрешением ЦАП — 16 бит.

Интерфейс USB на передней панели обеспечивает возможность сохранения и загрузки данных с flash-носителя.

Возможность редактирования СПФ без подключения к ПК, что позволяет отображать функции и манипуляции в меню экранного редактора: «форма сигнала», «точка», «линия», «добавить», «копировать», «удалить», «сохранить», «загрузить».

Генератор AFG-73051 может выдавать широкий перечень стандартных форм сигнала: синус, меандр, треугольник, пила, импульс, шум и др., а также имеют режим ГКЧ (свипирование), режим пакетов радиоимпульсов (Burst). К выходным сигналам может применяться различная модуляция: АМ, ЧМ, ШИМ (PWM), ЧМн (FSK). Для увеличения функциональных возможностей на задней панели имеется вход сигнала внешней модуляции «MOD INPUT» (0...20 кГц; ±5 В) и вход для сигнала внешней синхронизации «TRIG» (уровень ТТЛ).

С помощью штатного программного обеспечения «AWES» можно создавать, редактировать сигналы произвольной формы и подавать их на выход генератора AFG-73051. Для связи с ПК в генераторе AFG-73051 предусмотрены следующие интерфейсы: GPIB (2), RS-232, USB. Сохранение в приборе наиболее часто используемых настроек (профилей) обеспечивается наличием 10 ячеек энергонезависимой памяти (запись/вызов).

Генератор AFG-73051 снабжен цветным графическим ЖК-экраном (разрешение 480×272) с диагональю 11 см. Информативный высококонтрастный дисплей позволяет визуализировать выходной сигнал генератора (форма, амплитуда, режим, параметры модуляции).

Все эти высокие технические характеристики, функциональность и коммуникационные возможности заключены в сравнительно не большом (107×266×293 мм) и лёгком корпусе (масса ~4 кг).

Технические характеристики генератора сигналов произвольной формы AFG-73051
