АКИП-1336 Электроная нагрузка

по запросу руб.

Заказать

Доставка во все регионы РФ

Особенности

Доставка во все регионы РФ

Краткие технические характеристики АКИП-1336:

Модульная электронная нагрузка постоянного тока с режимом тестирования LED. Ток до 2 А, напряжение до 500 В, мощность до 300 Вт, одновременная индикация I/ U/ P (4,5 разр.), 4-проводная схема подключения, режимы работы: постоянный ток/ постоянное напряжение, постоянное сопротивление, постоянная мощность,
динамический режим, режим LED, иммитатор диммера, масса 3,5 кг.

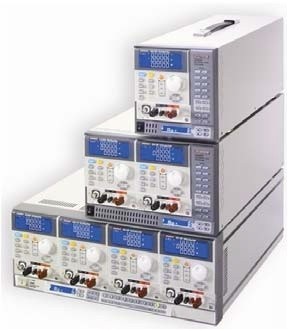

Для работы требуется: шасси 3302F (на 1 модуль)/ 3305F (на 2 модуля)/ 3300F (на 4 модуля). Интерфейсы шасси (опции): RS-232, КОП, USB, LAN (только взамен; 1 слот расширения).

Подробные технические характеристики:

Особенности модульной электронной нагрузки постоянного тока АКИП-1336

Входные параметры нагрузки: пост. напряжение 500 В, ток 2 А, мощность 300 Вт
6 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
4-х проводная схема подключения
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
Внутренняя память 150 ячеек (профили состояний)
Мощность шасси 300 Вт (3302F), 600 Вт (3305F), 1200 Вт (3300F)
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

Технические харакетристики модульной электронной нагрузки постоянного тока АКИП-1336

Параметр		Значение
Входные параметры
Напряжение на нагрузке		0…500 В
Ток в нагрузке		0…0,6 А	0…2 А
Потребляемая мощность		300 Вт
Мин. Uвх		6 В (при 2 А)
Режим постоянного напряжения (CV)
Диапазон установки		0…60 В	0…500 В
Погрешность установки		±(0,05%Uуст+0,05%Uконечн)
Дискретность установки		0,001 В	0,01 В
Режим постоянного сопротивления (CR)
Диапазон установки (Ом)		250…25000	3…250
Погрешность установки		±(0,2%Rуст+0,2%Rконечн)
Дискретность установки		0,0666 мкСм	4,1666 мОм
Режим постоянного тока, статический режим
Диапазон установки		0…0,6 А	0…20 А
Погрешность установки		±(0,1%Iуст+0,1%I конечн)
Дискретность установки		0, 01 мА	0,04 мА
Режим постоянного тока, динамический режим
Диапазон периода переключения нагрузки		0,05…9,999 / 99,99 / 999,9 / 9999 мс
Дискретность установки		0,001 / 0,01 / 0,1 / 1 мс
Диапазон скорости (изменения силы тока)		0,48-30 мА/мкс (0,12 мА/мкс)	1,92-120 мА/мкс (0,48 мА/мкс)
Погрешность		±5% + 1емр (единица младшего разряда)
Мин. время нарастания		20 мкс
Режим постоянной мощности (CP)
Диапазон установки		0…300 Вт
Погрешность установки		±(0,5%Pуст+0,5%Pконечн)
Дискретность установки		0,005 Вт
Режим LED
Диапазон напряж. Vo		0…500 В
Диапазон сопр. Rd		2,5…120 Ом @ Vo – Vd = 0…6 В
		25…1,2 кОм @ Vo – Vd = 6…60 В
		250…12 кОм @ Vo – Vd = 60…500 В
Разрешение		16 бит
Погрешность		Vd: ± (0,05% от уст. + 0,1% от диап.), Rd: ± (0,05% от уст. + 0,1% от диап.)
Измерение напряжения
Диапазон (разрешение)		60 В (1 мВ)	500 В (10 мВ)
Погрешность измерения		±(0,025%Uизм+0,025%Uконечн)
Измерение тока
Диапазон (разрешение)		0,6 А (0,01 мА)	2 А (0,04 мА)
Погрешность измерения		±(0,1%Iизм+0,1%Iконечн)
Измерение мощности
Диапазон (разрешение)		30 Вт (0,5 мВт)	300 Вт (5 мВт)
Погрешность измерения		±(0,1%Pизм+0,1%Pконечн)
Управление затуханием (имитация диммера)
Диапазон (разрешение)		0…10 В (0,05 В)
Погрешность установки		±(1%Uуст+1%Uконечн)
Диапазон частот (разрешение)		0…1 кГц (10 Гц)
Скважность (разрешение)		1%...99% (1%)
Общие данные
Выход сигнала КЗ		12 В/ 100 мА (макс.)
Интерфейс шасси		(опции): RS232, LAN, GPIB*, USB (только взамен)
Габаритные размеры	Модуль	108x143x405 мм
	Шасси	3300F - 440х177х445 мм, 3305F - 269х177х445 мм, 3302F - 160х177х445 мм
Масса	Модуль	3,5 кг
	Шасси	3300F - 9,5 кг; 3305F – 7,5 кг; 3302F – 5,5 кг
