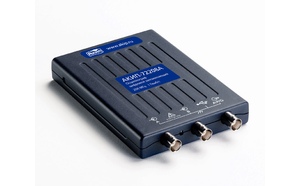

Краткие технические характеристики АКИП-72205A:
| Параметр | Значение | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | ||
| Число входных каналов | 2 | |
| Полоса пропускания (-3 дБ) | 0…25 МГц | |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел | |
| Вид входа | 1 МОм: открытый, закрытый | |
| Погрешность установки Коткл | ± 3 % от полной шкалы | |
| Время нарастания | ? 14 нс | |
| Входное сопротивление | 1 МОм / 13 пФ | |
| Макс. входное напряжение | ± 20 В | |
| Защита входа | ± 20 В (DC + ACпик) | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | ||
| Коэф. развертки (Кразв.) | 5 нс ... 5000 с / дел | |
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) | |
| Режимы работы | Основной, ZOOM окно, X-Y | |
| СИНХРОНИЗАЦИЯ | ||
| Источники синхросигнала | Любой из 2-х каналов (A/B) | |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант | |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, эквивалентный | |
| Уровень запуска | в полном диапазоне входного напряжения | |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | ||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |
| Частота дискретизации (однокр. сигнал) | 1 кан. | 200 МГц |
| 2 кан. | 100 МГц | |
| Эквив. част. дискретизации | 4 ГГц | |
| Длина памяти (при объедении) | 16 кБ | |
| Интерполяция | Линейная, Sin (X)/ х | |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |
| КУРС. ИЗМЕРЕНИЯ | ||
| Функции | ?U; ?T; 1/?T | |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | ||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |
| Статистика | Максимум, минимум, среднее, СКО | |
| МАТЕМАТИКА | ||
| Функции | ?x, x+y, x?y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay | |
| Операторы | Любой кан. (A/B), опорная осциллогр.(ref), время, число-?(пи) | |
| АНАЛИЗАТОР СПЕКТРА | ||
| Диапазон входных частот | 0…25 МГц | |
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | |
| Глубина БПФ (точек) | 128…1.048.576 точек (1 М) | |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | ||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный | |
| Диапазон частот | 0,03 Гц … 100 кГц | |
| Разрешение ЦАП | 12 бит | |
| Выходной уровень | ±2 В | |
| Выходное сопротивление | 600 Ом | |
| Погрешность уст. | ± 1% от полной шкалы | |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ - AWG | ||
| Частота дискретизации | 2 МГц | |
| Длина памяти СПФ | 4 кБ | |
| Разрешение ЦАП | 12 бит | |
| Выходной уровень | ±2 В | |
| Диапазон частот | > 100 кГц | |
| Время нарастания | < 2 мкс | |
| ДЕКОДИРОВАНИЕ ПОСЛЕД. ДАННЫХ | ||
| Формат данных | CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay | |
| ДОПУСКОВЫЙ КОНТРОЛЬ | ||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |
| ОБЩИЕ ДАННЫЕ | ||
| Источник питания | USB порт | |
| Интерфейс | USB 2.0 (совместимый с USB 3.0/1.1) | |
| Габаритные размеры | 142 ? 92 ? 19 мм | |
| Масса, не более | 0,2 кг | |
