Краткие технические характеристики АКИП-7301:

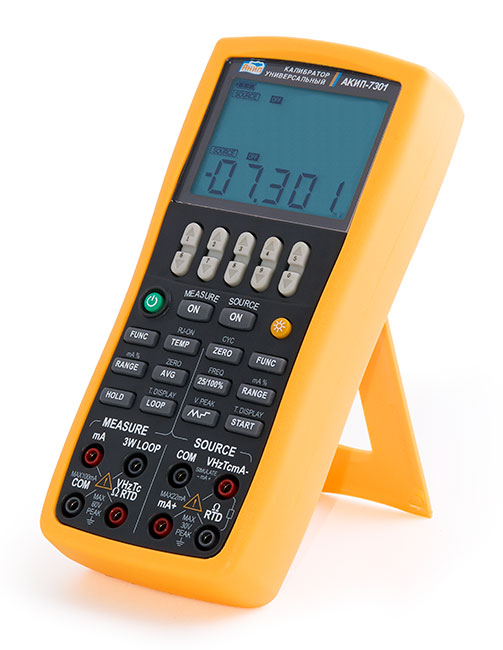

АКИП-7301 представляет собой универсальный, легкий в использовании, многофункциональный калибратор промышленных процессов. АКИП-7301 в серии АКИП является новейшим портативным устройством, позволяющим тестировать и калибровать практически любые устройства непосредственно в месте их установки (поверка вторичной аппаратуры). Это идеальное решение для специалистов, нуждающихся в многофункциональных устройствах измерения и генерирования сигналов, но не претендующих на автоматическое документирование работ или возможность подключения к компьютеру.
АКИП-7301 позволяет моделировать, генерировать и измерять целый ряд параметров, включая напряжение, ток. сопротивление. частоту и давление в диапазоне 2.5 кПа ... 70 МПа (с любым из 32-х прецизионных модулей давления АРМ), а также тестировать и калибровать терморезисторы и термопары. Особенностью калибратора является то, что в отличие от многих аналогов своего ценового диапазона, он имеет режим имитации сигнала расходомера (прувера). проходного счетчика - импульсных посылок с заданной частотой и количеством импульсов, а также соответствующих стартовых и стоповых импульсов.
АКИП-7301 позволяет одновременно просматривать входные (гнезда "Измерение") и выходные значения параметров ("Источник"), Быстрая диагностика и проверка линейности параметров возможна с помощью встроенной функции изменения с шагом 25% (по току). Диагностика (дистанционная) облегчаена генерированием сигнала с автоматическим линейным (пилообразным) изменением и шагом.
АКИП-7301 обладая широким функциональным диапазоном, сохраняет традиционно простой и интуитивно понятный пользовательский интерфейс. Калибратор оснащён дисплеем с подсветкой, что обеспечивает возможность работы в условиях плохой освещенности. С учетом разрядности индикатора и размера символов это облегчает считывание результатов.
Питание осуществляется от 4-х батарей типа АА. Новая форма корпуса обеспечивает удобное размещение калибратора в руке, а съемный полиуретановый кожух, надежно защищает прибор от повреждений, в том числе от попадания капель. Имеется откидная подставка для устойчивого наклонного размещения на рабочей поверхности.
| Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 50 мВ | -5 мВ...55 мВ | 1 мкВ | 0,02 %+10 емр |
| 500 мВ | -10 мВ...550 мВ | 10 мкВ | 0,02 %+2 емр | |
| 5 В | -0,1 В...5,5 В | 0,1 мВ | 0,02 %+5 емр | |
| 50 В | 0 В...55 В | 10 мВ | 0,02 %+5 емр | |
| Постоянный ток | 50 мА | - 5 мА...50 мА | 1 мкА | 0,02 %+2 емр |
| Частота | 100 Гц | 2...110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1...1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1...11 кГц | 0,1 кГц | ||
| Сопротивление | 500 Ом | 0 Ом...550 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 5 кОм | 0 кОм...5,50 кОм | 0,1 Ом | 0,02 %+0,5 Ом | |
| Измерение температуры с помощью термопар | R | -40...1760 °С | 1 °С | 1,5 °С |
| S | -20...1760 °С | 1,5 °С | ||
| K | -200,0...1370,0 °С | 0,1 °С | 0,9 °С | |
| E | -200,0...1000,0 °С | 0,6 °С | ||
| J | -200,0...1200,0 °С | 0,7 °С | ||
| T | -200,0...400,0 °С | 0,6 °С | ||
| N | -200,0...1300,0 °С | 1 °С | ||
| B | 400...1800 °С | 1 °С | 2 °С | |
| Измерение температуры с помощью термосопротивления | PT100 | -200,0...850,0 °С | 0,1 °С | 0,8 °С |
| PT1000 | -200...630 °С | 0,4 °С | ||
| Cu50 | -50,0...150,0 °С | 0,6 °С |
| Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 100 мВ | -10 мВ...110 мВ | 1 мкВ | 0,02 %+10 емр |
| 1 В | -0,1 В...1,1 В | 10 мкВ | 0,02 %+10 емр | |
| 10 В | -1 В...11 В | 0,1 мВ | 0,02 %+10 емр | |
| Постоянный ток | 20 мА | 0...22 мА | 1 мкА | 0,02 %+10 емр |
| Частота | 100 Гц | 2...110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1...1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1...11 кГц | 0,1 кГц | ||
| 100 кГц | 1 кГц. ..110 кГц | 1 кГц | ||
| Импульсы | 100 Гц | 10...10000 имп. | 1 имп | 0,1 % |
| 1 кГц | ||||
| 10 кГц | ||||
| 100 кГц | ||||
| Переключатель (коммутатор) |
100 Гц | 0,1 Гц | 0,02 % | |
| 1 кГц | 1 Гц | |||
| 10 кГц | 0,1 кГц | |||
| 100 кГц | 1 кГц | |||
| Сопротивление | 400 Ом | 0 Ом...400 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 4 кОм | 0 кОм...4 кОм | 0,1 Ом | 0,02 %+1 Ом | |
| 40 кОм | 0...40 кОм | 1 Ом | 0,1 %+10 Ом | |
| Имитация статической хар- ки термопары | R | -40...1760 °С | 1 °С | 1,5 °С |
| S | -20...1760 °С | |||
| K | -200,0...1370,0 °С | 0,1 °С | 0,9 °С | |
| E | -200,0...1000,0 °С | 0,6 °С | ||
| J | -200,0...1200,0 °С | 0,7 °С | ||
| T | -200,0 .400,0 °С | 0,6 °С | ||
| N | -200,0.1300,0 °С | 1 °С | ||
| B | 400...1820 °С | 1 °С | 2 °С | |
| Имитация статической хар-ки термосопротивления | PT100 | -200,0...850,0 °С | 0,1 °С | 0,8 °С |
| PT1000 | -200...630 °С | 0,4 °С | ||
| Cu50 | -50,0...150,0 °С | 0,6 °С | ||
| Имитация статической хар- ки модулей давления | 32 типа модулей серии АРМ | 2,5 кПа...70 МПа | 5 разрядов | 0,025.0,05 % |
| Петля (режим питания петли от внутреннего источника) |
24 В при макс. токе 25 мА | 10 % |
| Наименование | Количество |
| Питание | 6В |
| Условия эксплуатации | 0...50 °С (80%) |
| Условия хранения | -10...55 °C (90%) |
| Исполнение | МЭК 61010; Максимальное напряжение вход - до 600 Впик; Выход - до 30 В (Пост) |
| Время самопрогрева | 10 минут |
| Дисплей | ЖКИ 68 х 36 мм (2-х строчный) |
| Подсветка | Есть (с регулировкой 0...9000 с) |
| Массо-габаритные показатели | 200х95х42 мм, 500 гр. |
| Прибор | АКИП-7301 | АКИП-7302 | АКИП-7303 | АКИП-7304 |
| Постоянное напряжение (DCV) | + | - | + | + |
| Переменное напряжение / 40-500 ГЦ (ACV) | - | - | - | - |
| Постоянны ток (DCA) | + | - | - | + |
| Переменный ток / 40-500 ГЦ (ACA) | - | - | - | - |
| Частота (FREQ) | + | - | - | + |
| Сопротивление (CONT, OHM) | + | - | + | - |
| Кэффициент заполнения (%) | - | - | - | - |
| Тест диодов (OHM) | - | - | - | - |
| Измерение температуры с помощью термопар (R, S, K, E, J, T, N, B) | + | - | + | - |
| Измерение температуры с помощью термосопротивления | + | - | + | - |
| Измерение давления с помощью модулей давления (32 типа опций) | + | - | - | + |
| Прибор | АКИП-7301 | АКИП-7302 | АКИП-7303 | АКИП-7304 |
| Постоянное напряжение | + | + | + | + |
| Постоянный ток | + | + | - | + |
| Частота | + | + | - | + |
| Импульсы | + | + | - | + |
| Переключатель(Коммутатор) | + | + | - | - |
| Сопротивление | + | + | + | - |
| Имитация статической хар-ки термопар (R, S, K, E, J, T, N, B) | + | + | + | - |
| Имитация статической хар-ки термосопротивления | + | + | + | - |
| Имитация статической хар-ки модулей давления (32 типа модулей) | + | + | - | - |
| Петля (24 В при максимальном токе 25 мА) | + | + | - | + |
| Наименование | Количество |
| Калибратор промышленных процессов АКИП-7301 | 1 |
| Комплект измерительных проводов (4 шт.) | 2 |
| Тестовые наконечники | 2 |
| Зажимы "крокодил" | 2 |
| Предохранитель | 2 |
| Сумка-чехол | 1 |
| Инструкция по эксплуатации | 1 |
