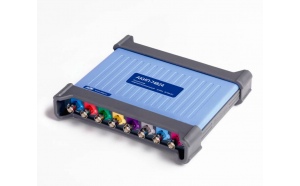

Краткие технические характеристики АКИП-74824:

• USB-осциллограф + анализатор спектра + функциональный генератор + генератор СПФ + логический анализатор. Осциллограф: 8 каналов, полоса пропускания 20 МГц, частота дискретизации 40 МГц на канал (80 МГц при объединении), память 256 МБ (делится между актив. каналами), 12 бит АЦП (16 бит в режиме расширения); автоматические (15 параметров) и курсорные измерения (Δt, ΔV, 1/DT), математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?), допусковый контроль (тест по маске);
• декодирование послед. данных: (CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI); анализатор спектра: диапазон частот от 0 до 20 МГц; функц. генератор: 0,03 Гц … 1 МГц; ЦАП 12 бит; 10 стандартных форм сигнала: синус, меандр, треугольник, пост. напряжение /DC, пила (нар./спад), Sin X/x, колоколообразн. (half-sine), бел. шум, ПСП/ PRBS; генератор СПФ: дискр.80 МГц; ЦАП 12 бит; длина памяти 16 кБ; интерфейс USB 3.0; габариты: 190 × 170 × 40; масса 0,55 кг.

Подробные технические характеристики:

«3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных
Осциллограф: 8 каналов
Полоса пропускания: 20 МГц
Разрешение АЦП: 12 бит (до 16 бит в реж ERES)
Макс. частота дискретизации: 80 МГц (для однокр. сигнала при исп. 1-4 каналов)
Макс. объем памяти: 256 МБ (делится между активными каналами)
Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x6500)
НЧ фильтр в полной полосе пропускания
Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, при исп. ресурсов SDK - дискретизация и длина файла определяется системными параметрами ПК и макс. может достигать 160 МГц
Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 14 бит, частота дискретиз. до 80 МГц, память до 16 кБ
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ
Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Допусковый контроль (тест по маске)
Интерфейс USB 3.0 (управление от внешнего ПК)
ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32/ 64 бит.)
Гарантия 5 лет
