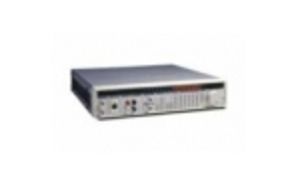

Назначение генератора сигналов DS360
Диапазон частот 0,01 Гц ... 200 кГц. Ультранизкий уровень КНИ до 0,0005%. Низкий уровень гармонических искажений —100 дБн (до 20 кГц). Формы сигнала: синус, меандр, двухчастотный, белый и розовый шум. Диапазон выходных напряжений 20 мкВпик ... 40 Впик. Симметричный и несимметричный выходы. Режим ГКЧ. Погрешность установки частоты 25×10-6. Интерфейс RS-232 и КОП. Масса не более 6 кг.
Технические характеристики генератора сигналов DS360:
| Параметр | Значения |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | |
| Диапазон частот | 0,01 Гц ... 200 кГц |
| Погрешность установки | ±25*10-6 |
| Индикация частоты | 6 разрядов |
| Выходной уровень | Несимметричный выход: 5 мкВпик...14.4 Впик (50 Ом), 5 мкВпик...20 Впик (600 Ом), 10 мкВпик...40 Впик(хх) Симметричный выход: 2*Uнесим |
| Погрешность уровня |
± 1%
|
| Коэффициент гармоник (несимметричный выход, 1 Вскз) | Не более —106 дБн до 5 кГц Не более —100 дБн, Не более —96 дБн, Не более —85 дБн, Не более —68 дБн, |
| Постоянное смещение | Несимметричный выход: до ±7,4 В (50 Ом), до 10 В (600 Ом), до 20 В (хх) Симметричный выход: не применимо |
| Погрешность смещения | ±1% |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | |
| Время нарастания | 1,3 мкс |
| Уровень четных гармоник | Не более —60 дБн, до 20 кГц |
| ДВУХТОНОВЫЙ СИГНАЛ | |
| Тип | Синус-синус |
| Диапазон частот | 0,01 Гц...200 кГц |
| Динамический диапазон, свободный от искажений | Не менее 90 дБ |
| БЕЛЫЙ ШУМ | |
| Полоса частот | До 200 кГц |
| Неравномерность | Не более 1 дБ, 1 Гц...100 кГц |
| ПАРАМЕТРЫ ВЫХОДА | |
| Тип | Симметричный и несимметричный |
| Выходное сопротивление | Несимметричный: 50 Ом и 600 Ом Симметричный: 50, 150 и 600 Ом |
| Погрешность сопротивления | ±(1 ...3)% |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 100/120/220/240 В ± 10%, 50/60 Гц, 50 Вт |
| Габаритные размеры | 432×89×412 мм |
| Масса | Не более 6 кг |
Комплект поставки DS360:
| № | Наименование | Количество |
| 1. | Генератор сигналов DS360 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Соединительный кабель GTL-103 | 1 |
| 4. | Руководство по эксплуатации | 1 |
