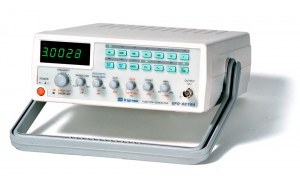

Краткие технические характеристики GFG-8219A:
Подробные технические характеристики:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 0,3 Гц ... 3 МГц (7 диапазонов) |
| Погрешность установки | ±(5% + 1 Гц) | |
| Амплитуда | > 10 В (на 50 Ом) | |
| Выходное сопротивление | 50 Ом | |
| Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
| Постоянное смещение | ±5 В (на 50 Ом) | |
| Асимметрия формы | 0,2...0,8 (1 МГц) — плавно регулируется | |
| Дисплей | 6-разрядный, СД-индикаторы | |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | Коэффициент гармоник | ? 1,2% при максимальной амплитуде (0,3 Гц...200 кГц), ? 35 дБ (200 кГц...3 МГц) |
| Неравномерность | ? 0,3 дБ, (0,3 Гц ... 300 кГц), ? 0,5 дБ, (300 кГц...3 МГц) | |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | Асимметрия импульсов | ±2% (0,3 Гц...100 кГц) |
| Время нарастания/спада | ? 100 нс (макс. уровень,50 Ом) | |
| КМОП-ВЫХОД | Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
| Время нарастания / спада | ? 120 нс | |
| ТТЛ-ВЫХОД | Выходной уровень | ? 3 В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | ? 25 нс | |
| ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ | Входное напряжение | 0...(10 ±1)В |
| Входное сопротивление | 10 кОм | |
| СИНХРОВЫХОД | Выходное напряжение | 0...2 В (0,3 Гц...3 МГц) |
| СВИПИРОВАНИЕ | Глубина свипирования | 100:1 — плавно регулируется |
| Цикл свипированя | 0,5 с...30 с — плавно регулируется | |
| Режимы свипирования | Линейный/логарифмический (выбирается переключателем) | |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ | Глубина АМ | 0...100% |
| Частота модуляции | 400 Гц (внутренняя)/0...1 МГц (внешняя) | |
| Частота несущей | 100 Гц...3 МГц (-3 дБ) | |
| Чувствительность входа | ? 10 В (при 100% АМ) | |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ | Девиация частоты | ±5% |
| Частота модуляции | 400 Гц (внутренняя) / 0...20 кГц (внешняя) | |
| Чувствительность входа | ? 10 В (при 10% ЧМ) | |
| ЧАСТОТОМЕР | Частотный диапазон | 0,3 Гц...3 МГц (внутренняя) / 5 Гц...150 МГц (внешняя) (±10-5) |
| Разрешение | 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц | |
| Стабильность опорн. ген-ра | ±10-5(23°С ± 5°С) после 30 мин. работы | |
| Входной импеданс | 1 МОм / 150 пФ | |
| Чувствительность | ? 35 мВ (5 Гц...100 МГц), ? 45 мВ (100 МГц...150 МГц) | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 В / 230 В±15%, 50 / 60 Гц |
| Габаритные размеры | 251×91×291 мм | |
| Масса | Приблизительно 2 кг |
