• 3-канальный генератор сигналов специальной и произвольной формы, генератор импульсов, ВЧ-генератор. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. 1 канал (ФГ+СПФ) - амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ).
• Диапазон частот: 1 мкГц…60 МГц (синус). Погрешность установки частоты ±(1*10-6). Режим постоянного смещения ± 5 Впик. Генератор сигналов произвольной формы: ЦАП 14 бит, частота дискретизации 200 МГц, длина памяти 16 К точек, 66 встроенных форм. 2-канал (Генератор импульсов): диапазон 1 мкГц - 25 МГц, амплитуда 1 мВ…2,5 Впик (на 50 Ом), пост. смещение до ±1 В пик, длительность импульса 20 нс- 999,9 кс, время нараст. / спада 10 нс - 20 с с разрешением 1 нс, регулируемая скважность 0,01-99,99 %. 3-канал генератор ВЧ-сигналов: диапазон частот 1 мкГц…160 МГц, форма сигнала - синусоидальный, прямоугольный, треугольник/ пила, импульс, шум, СПФ, амплитуда (на 50 Ом) - 1 мВ…2 Впик, пост. смещение до ±1 В пик. Встроенный частотомер: диапазон 5 Гц…150 МГц, вх. уровень 35 мВ…30 В скз, разрешение АЦП – 8 бит. Режимы модуляции AM/ FM/ PM/ FSK/ PWM.
• Режимы свипирования (частота и амплитуда)/ sweep, формирование пакетов радиоимпульсов/ burst. Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифр. коды NZ-код, Манчестер, RS-232, и др.). Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.
• Внутренняя память (запись/вызов): 10 ячеек форм сигналов (16 К), 10 профилей настроек. Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек). Интерфейсы: USB (host/ device). Масса и габариты: 266 × 107 × 293 мм, 2,5 кг.

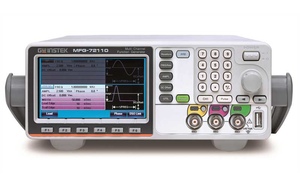

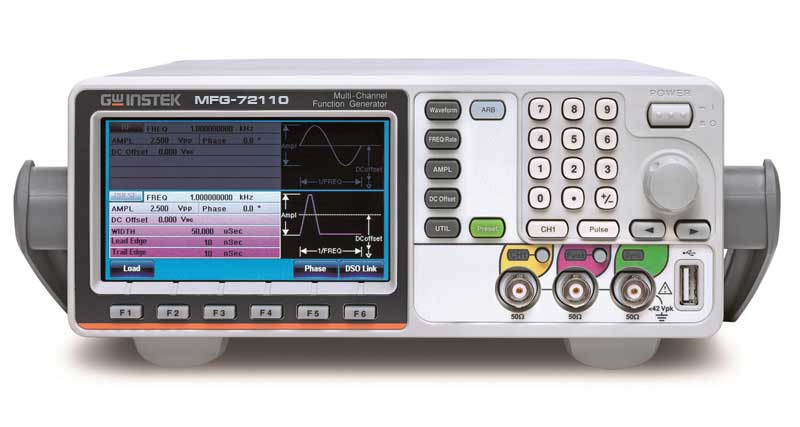

Описание 3-канального генератора сигналов специальной и произвольной формы MFG-72160MF:

3-канальный генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. Режимы модуляции AM/ FM/ PM/ FSK/ PWM. Режимы свипирования (частота и амплитуда)/ sweep, формирование пакетов радиоимпульсов/ burst. Программное обеспечение AWES (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифровые коды NZ-код, Манчестер, RS-232, и др.). Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.

Технические характеристики 3-канального генератора сигналов специальной и произвольной формы MFG-72160MF:

Комплект поставки MFG-72160MF
