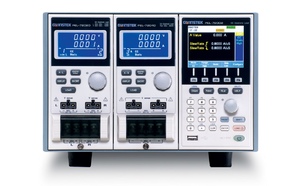

Краткие технические характеристики PEL-72040:

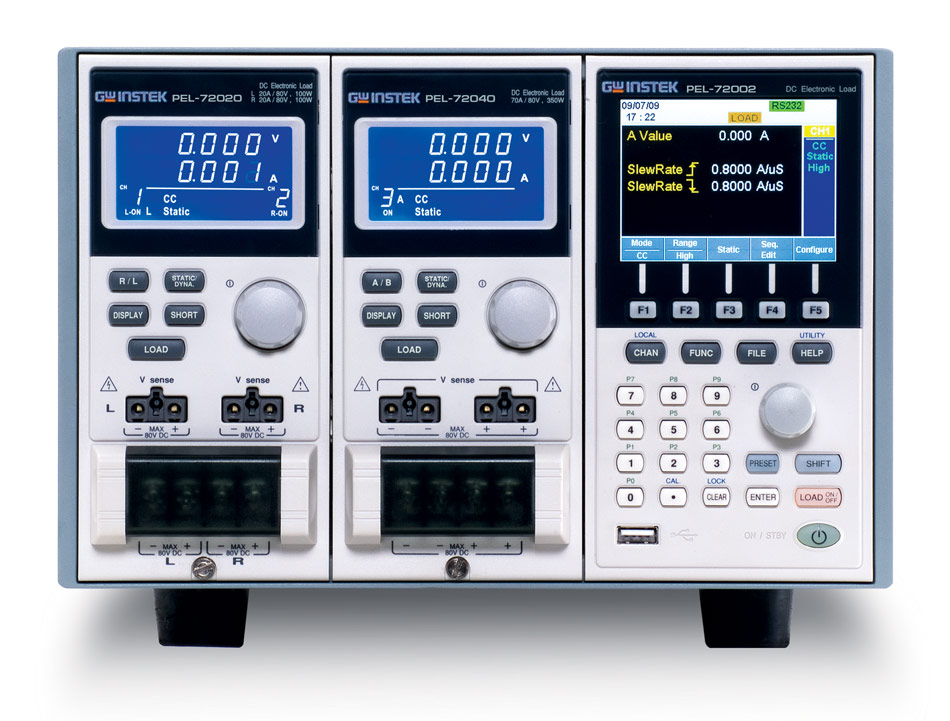

Модульная система электронных нагрузок PEL-72020, PEL-72030, PEL-72040, PEL-72041, PEL-72002, PEL-72004 (Good Will Instrument Co., Ltd.):
Подробные технические характеристики PEL-72040:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |||||||||
| ВХОДНЫЕ ПАРАМЕТРЫ | Тип нагрузки | PEL-72020 | PEL-72030 | PEL-72040 | PEL-72041 | ||||||
| Каналы | L/R | L/R | L | R | R | - | - | - | - | ||
| Диапазон | Низк. | Высок | - | Низ. | Высок. | Низ. | Высок | Низ. | Высок. | ||
| Мощность | 100 Вт | 100 Вт | 30 Вт | 250 Вт | 250 Вт | 350 Вт | 350 Вт | 350 Вт | 350 Вт | ||
| Ток в нагрузке | 0 ... 2 А | 0 . 20 А | 0 ... 5 А | 0 - 4 А | 0 ... 40 А | 0 ... 7А | 0 . 70 А | 0 ... 1 А | 0 ... 10 А | ||
| Напряжение на нагрузке | 1. 80 В | 1. 80 В | 1. 80 В | 1. 80 В | 1 ... 80 В | 1 ... 80 В | 1 . 80 В | 2,5 ... 500 В | 2,5 ... 500 В | ||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ | Диапазон уст-ки | 1. 80 В | 1. 80 В | 1. 80 В | 2,5 ... 500 | ||||||
| Дискр. установки | 20 мВ | 20 мВ | 20 мВ | 100 мВ | |||||||
| Погрешность установки | ±(0,1%*UyCT+0,1 % иконечн) | ±(0,1%*UyCT+0,1 %*иконечн) | ±(0,1%*иУст+0,1 % иконечн) | ±(0,1%*иуст+0,1%*икон ечн) | |||||||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ | Диапазон установки (Ом) | 0,075 ... 300 (100 Вт/16 В) 3,75 - 15К (100Вт/80 В) | 0,3 ... 1,2К (30 Вт/16 В) 15 - 60К (30 Вт/80 В) | 0,075 ... 150 (250 Вт/16 В) 1,875 - 7,5 К (250 Вт/80 В) | 0,025 ... 100 (350 Вт/16 В) 1,25 - 5 К (350 Вт/80 В) | 1,25 ... 5 К (350 Вт/125 В) 50 - 200 К (350 Вт/500 В) | |||||
| Погрешность установки | 300 Ом: ±(0,2%) 15 кОм: ±(0,1%) При ивх>2,5 В | 12 кОм: ±(0,2%) 60 кОм: ±(0,1%) При ивх>2,5 В | 150 Ом: ±(0,2%) 7,5 кОм: ±(0,1%) При ивх>2,5 В | 100 Ом: ±(0,2%) 5 кОм: ±(0,1%) При ивх>2,5 В | 5 кОм: ±(0,2%) 200 кОм: ±(0,1%) При ивх>2,5 В | ||||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ | Диапазон установки | 0 ... 2 А | 0 ... 20 А | 0 ... 5 А | 0 - 4 А | 0 ... 40 А | 0 ... 7А | 0 . 70 А | 0 ... 1 А | 0 ... 10 А | |
| Дискретность установки | 0,5 мА | 5 мА | 1,25 мА | 1 мА | 10 мА | 1 мА | 10 мА | 0,2 мА | 2 мА | ||
| Погрешность установки | ±(0,1%*1уст+0,1% 1 конечн) | ±(0,1%*1уст+0,1%*1 конечн) | ±(0,1%*I уст+0,2% 1 конечн) | ±(0,1%* 1уст+0,1 %*I конечн) | ±(0,1 %*1уст+ 0,2%*I конечн) | ±(0,1%*1у сг+0,1%*1 конечн) | ±(0,1%*1ус т+0,2%*1 конечн) | ||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ | Диапазон установки | 0 ... 2 А | 0 ... 20 А | 0 ... 5 А | 0 - 4 А | 0 ... 40 А | 0 ... 7А | 0 ... 70 А | 0 ... 1 А | 0 ... 10 А | |
| Разрешение | 0,5 мА | 5 мА | 1,25 мА | 1 мА | 10 мА | 1 мА | 10 мА | 0,2 мА | 2 мА | ||
| 0,4 % от предела | |||||||||||
| Диапазон скорости | 0,32 . 80 мА/мкс | 3,2 . 800 мА/мк с | 0,8 . 200 мА/мкс | 0,64 ... 160 мА/мкс | 6,4 . 1600 мА/мкс | 0,001 ... 0,28 А/мкс | 0,001 0,28 А/мкс | 0,16 . 40 мА/мкс | 1,6 ... 400 мА/мкс | ||
| Дискретность уст. скорости | 0,32 мА/мкс | 3,2 мА/мк с | 0,8 мА/мкс | 0,64 мА/мкс | 6,4 мА/мкс | 0,001 мА/мкс | 0,001 мА/м кс | 0,16 мА/мкс | 1,6 мА/мкс | ||
| Диапазон уст. периода (T1 и Т2) | 0,025 мс ... 10 мс 1 мс ... 30 с | ||||||||||
| Дискретность уст. периода | 1 мкс / 1 мс | |||||||||||||||||
| Погрешность | 1 мкс / 1 мс + 100 ppm | |||||||||||||||||
| ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО МОЩНОСТИ | Диапазон | 1 ... 120 Вт | 1 ... 30,6 Вт | 1 ... 225 Вт I 1,75 ...357 Вт | 1,75 ...357 Вт | |||||||||||||
| Разрешение | 0,5 Вт | 0,15 Вт | 1,25 Вт | 1,75 Вт | 1,75 Вт | ||||||||||||||
| Погрешность | ±(2 %*Р,ст+0,25%*Рконечн) | |||||||||||||||||
| ЗАЩИТА ОТ ПЕРЕГРГУЗКИ ПО ТОКУ | Диапазон | 0 ... 20,4 А | 0 ... 5,1 А | 0 ... 40,8 А | 0 ... 71,4 А | 0 ... 10,2 А | ||||||||||||
| Разрешение | 0,05 А | 0,0125 А | 0,1 А | 0,175 А | 0,025 А | |||||||||||||
| Погрешность | ±(2 %*!уст+0,25%*!конечн) | |||||||||||||||||
| ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО НАПРЯЖЕНИЮ | Диапазон | 1 .. 81,6 В | 1 ... 81,6 В | 1 .. 81,6 В | 1 .. 81,6 В | 1 ... 510 В | ||||||||||||
| Разрешение | 0,2 В | 0,2 В | 0,2 В | 0,2 В | 1,25 В | |||||||||||||
| Погрешность | ±(2 %*итст+0,25%*11конечн) | |||||||||||||||||
| ЗАЩИТА ПО ТЕМПЕРАТУРЕ | Предел | 8 СЛ С | ||||||||||||||||
| НОМИНАЛЬНАЯ МОЩНОСТЬ | 110 Вт | 33 Вт | 275 Вт | 385 Вт | 385 Вт | |||||||||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | Диапазон | 0 В 6 | 0 ... 80 В | 0 ... 16 В; 0 ... 80 В | 0 ... 16 В | 80 О . В | 0 ... 16 В | 0 В 8 О | 0 . 125 В | 0 ... 500 В | ||||||||
| Разрешение | 0,5 мВ | 2,5 мВ | 0,5 мВ; 2,5 мВ | 0,5 мВ | ,5 В 2, м | ,5 В 0, м | 2,5 мВ | 4 мВ | 16 мВ | |||||||||
| Погрешность измерения | ±(0,05%*Уизм+0,05%*Уконечн) | |||||||||||||||||
| ИЗМЕРЕНИЕ ТОКА | Диапазон | 0 .. 2 А | 0 ... 20 А | 0 5 > | 4 0 >: | 0 ... 40 А | 0 А 7 | 0 А 7 О | 0 . 1 А | 0 А 0 | ||||||||
| разрешение | 0,0625 мА | 0,0625 мА | 0,15625 мА | 0,125 мА | 1,25 мА | 0,175 мА | 1,75 мА | 0,032 мА | 0,32 мА | |||||||||
| Погрешность измерения | ±(0,1%*!изм+0,1 %*!конечн) | |||||||||||||||||
| РЕЖИМ КЗ | Ток (CC) | 2,2 / 2 А | 22 / 20 А | 5,5 / 5 А | 4,4 / 4 А | 44 / 40 А | 7,7 / 7 А | 77 / 70 А | 1,1 / 1 А | 11 / 10 А | ||||||||
| Напряжение (CV) | 0 В | |||||||||||||||||
| Сопротивление (CR) | 3,75 Ом | 0,075 Ом | 15 Ом; 0,3 Ом | 1,875 Ом | 0,0375 Ом | 1,25 Ом | 0,025 Ом | 50 Ом | 1,25 Ом | |||||||||
| ОБЩИЕ ДАННЫЕ | Вх. сопротивление | 800 кОм (нагрузка отключена) | ||||||||||||||||
| Интерфейс шасси | USB/RS-232, опция GPIB | |||||||||||||||||
| Память шасси | 10 ячеек (профиль настройки) | |||||||||||||||||
| Габ. размеры | PEL-72002 - 272 х 200 х 581 мм, PEL-72004 - 435 х 200 х 581 мм | |||||||||||||||||
| Масса нагрузки | Модуль - не более 3,8 кг | |||||||||||||||||
| Масса шасси | PEL-72002 с полным набором модулей (2 шт) - 16,1 кг; PEL-72004 с полным набором модулей (4 шт) - 24,8 кг; | |||||||||||||||||
| PEL-72020 | PEL-72030 | PEL-72040 | PEL-72041 | |
| Мощность | 100 Вт | 250 Вт | 350 Вт | 350 Вт |
| Ток в нагрузке | 0 ... 20 А | 0 ... 40 А | 0 ... 70 А | 0 ... 10 А |
| Напряжение на нагрузке | 1. 80 В | 1 ... 80 В | 1 ... 80 В | 2,5 ... 500 В |
