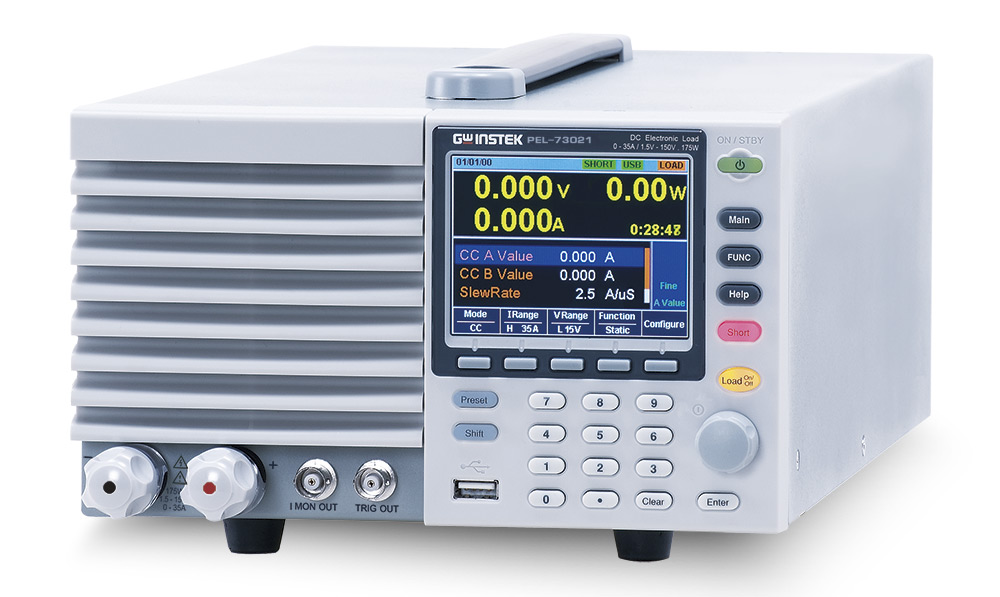

PEL-73021 Электронная нагрузка

Заказать

Доставка во все регионы РФ

Особенности

Доставка во все регионы РФ
Краткие технические характеристики:

Программируемая электронная нагрузка постоянного тока. Ток до 35 А, пост. напряжение до 150 В, мощность до 175 Вт. Функциональность: 8 режимов работы нагрузки: пост. напряжение (CV), пост. ток, пост (CC), пост. сопротивление (CR), пост. мощность (CP), динамич. режим работы для CC и CR с регулируемой скоростью нарастания, комбинация режимов: CC+CV, CP+CV, CR+CV;
4-проводная схема подключения; большой ЖК-индикатор: одновр. отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов); параллельное соединение нагрузок для увеличения мощности (макс. до 5 нагрузок или 1 нагрузка+4 модуля расширения);.
уст. параметров (набор на клавиатуре или в пошаговом режиме); 6 режимов защиты: от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV);
256 ячеек памяти для программирования пошаговых испытаний. Интерфейсы: RS232, USB, интерфейс аналогового управления, выходы сигналов допускового контроля. Масса - не более 6 кг, габариты: 214,5 х 124 х 400 мм.

Подробные технические характеристики:
Особенности нагрузки программируемой постоянного тока PEL-73021

Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 35 А, мощность 175 Вт
Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
Комбинация режимов: CC+CV, CP+CV, CR+CV
Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
Высокая точность и разрешение
Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
Функция контроля (управления параметрами нагрузки) - внешним сигналом
Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
Совместимость с LabView, VB, C, C++
Три диапазон установки значений: низкий (L), средний (M), высокий (H)

Технические характеристики нагрузки программируемой постоянного тока PEL-73021

Параметр		Значение
ВХОДНЫЕ ПАРАМЕТРЫ
Мощность		175 Вт
Ток в нагрузке		0 … 35 А
Напряжение на нагрузке		1,5 … 150 В
ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ
Макс. мощность		875 Вт
РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
Диапазон уст.		H: 1,5 … 150 В L: 1,5… 15 В
Дискр. установки		H: 10 мВ / L: 1 мВ
Погрешность уст.		±(0,1%Uуст+0,1%Uконечн)
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки (Ом)	H	23,3336 С … 400 мкс (42,857 мОм … 2,5 кОм)
	M	2,33336 С … 40 мкс (428,566 мОм … 25 кОм)
	L	0,233336 С … 4 мкс (4,28566 мОм … 250 кОм)
Дискр. установки		400 мкс/ 40 мкс/ 4 мкс
Погрешность уст.		±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон скорости	H	250 мкА … 250 мА/мкс
	M	25 мкА … 25 мА/мкс
	L	2,5 мкА … 2,5 мА/мкс
Погрешность уст.		±(0,2%Уст7+5 мкс)
Разрешение		0,1 мкА … 1 мА
Диапазон уст. периода (T1 и Т2)		0,025 мс … 10 мс 1 мс … 30 с
Погрешность уст. тока		0,4 % от предела
Дискретность уст. периода		1 мкс / 1 мс
Погрешность		1 мкс / 1 мс + 100 ppm
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки	H	0 … 35 А
	M	0 … 3,5 А
	L	0 … 0,35 А
Дискретность уст.		1 мА, 0,1 мА, 0,01 мА
Погрешность уст.		±(0,2%Iуст+0,1%I конечн) + Uвх/500 кОм При параллельном объединении: ±(1,2%Iуст+1,1%I конечн)
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон скорости	H	2,5 мА … 2,5 А/мкс
	M	250 мкА … 250 мА/мкс
	L	25 мкА … 25 мА/мкс
Погрешность уст.		±(0,2%Уст7+5 мкс)
Разрешение		0,1 мкА … 1 мА
Диапазон уст. периода (T1 и Т2)		0,025 мс … 10 мс 1 мс … 30 с
Погрешность уст. тока		0,4 % от предела
Дискретность уст. периода		1 мкс / 1 мс
Погрешность		1 мкс / 1 мс + 100 ppm
РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
Диапазон установки	H	17,5 … 175 Вт
	M	1,75 … 17,5 Вт
	L	0,175 … 1,75 Вт
Дискретность уст.		1 мВт, 1 мВт, 0,1 мВт
Погрешность уст.		±(0,6%*Pуст+1,4% Pконеч)
ЗАЩИТА
OVP		Регулируемая, Отключение нагрузки при 110% от номинального напряжения
OCP		0,03 … 38,5 А
OPP		0,1 … 192,5 Вт
OHP		Отключение нагрузки при достижении температуры радиатора 95°C
UVP		0 … 150 В, отключении нагрузки при обнаружении заданного значения
REV		По внутреннему диоду. Отключение нагрузки при неверном подключении
ИЗМЕРЕНИЕ
Вольтметр		±(0,1%Uизм+0,1%Uконечн)
Амперметр		±(0,2%Iизм+0,3%Iконечн)
Амперметр (парал. подкл.)		±(1,2%Iизм+1,1%Iконечн)
ОБЩИЕ ДАННЫЕ
Напряж. питания		100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц
Интерфейсы		USB ,RS-232, GPIB (опция)
Габ. размеры		429,5 х 128 х 400 мм
Масса		17
