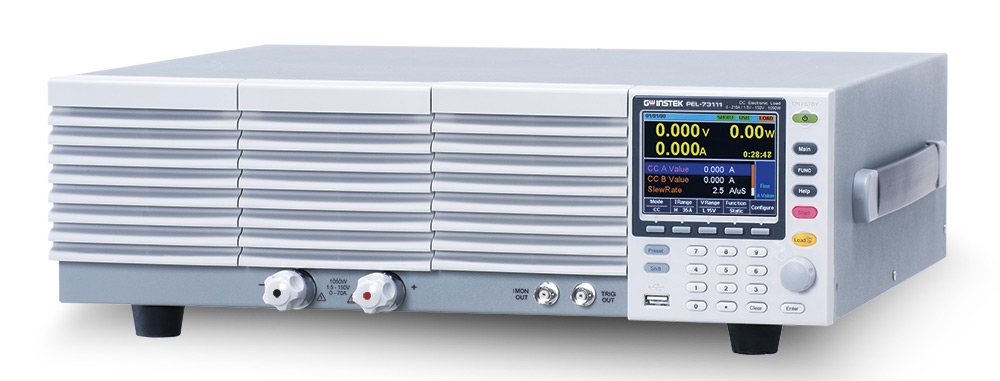

PEL-73111 Электронная нагрузка

Заказать

Доставка во все регионы РФ

Особенности

Доставка во все регионы РФ
Краткие технические характеристики:

Аналог PEL-73021. Отличия: ток до 210 А, пост. напряжение до 150 В, мощность до 1050 Вт. Масса 17 кг, габариты: 429,5 х 128 х 400 мм

Подробные технические характеристики:

Особенности нагрузки программируемой постоянного тока PEL-73111

Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 210 А, мощность 1050 Вт
Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
Комбинация режимов: CC+CV, CP+CV, CR+CV
Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
Высокая точность и разрешение
Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
Функция контроля (управления параметрами нагрузки) - внешним сигналом
Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
Совместимость с LabView, VB, C, C++
Три диапазон установки значений: низкий (L), средний (M), высокий (H)

Технические характеристики нагрузки программируемой постоянного тока PEL-73111

Параметр		Значение
ВХОДНЫЕ ПАРАМЕТРЫ
Мощность		1050 Вт
Ток в нагрузке		0 … 210 А
Напряжение на нагрузке		1,5 … 150 В
ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ
Макс. мощность		5250 Вт
РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
Диапазон уст.		H: 1,5 … 150 В L: 1,5… 15 В
Дискр. установки		H: 10 мВ / L: 1 мВ
Погрешность уст.		±(0,1%Uуст+0,1%Uконечн)
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки (Ом)	H	140,0016 С … 2,4 мс (7,1427 мОм … 416,6667 Ом)
	M	14,0001 С … 242,4 мкс (71,427 мОм … 4,16667 кОм)
	L	1,40001 С … 24,24 мкс (714,27 мОм … 41,6667 кОм)
Дискр. установки		2,4 мкс/ 240 мкс/ 24 мкс
Погрешность уст.		±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон скорости	H	1,6 мА … 1,6 А/мкс
	M	160 мкА … 160 мА/мкс
	L	16 мкА … 16 мА/мкс
Погрешность уст.		±(0,2%Уст7+5 мкс)
Разрешение		0,6 мкА … 6 мА
Диапазон уст. периода (T1 и Т2)		0,025 мс … 10 мс 1 мс … 30 с
Погрешность уст. тока		0,4 % от предела
Дискретность уст. периода		1 мкс / 1 мс
Погрешность		1 мкс / 1 мс + 100 ppm
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки	H	0 … 210 А
	M	0 … 21 А
	L	0 … 2,1 А
Дискретность уст.		10 мА, 1 мА, 0,1 мА
Погрешность уст.		±(0,2%Iуст+0,1%I конечн) + Uвх/500 кОм При параллельном объединении: ±(1,2%Iуст+1,1%I конечн)
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон скорости	H	16 мА … 16 А/мкс
	M	1,6 мА … 1,6 А/мкс
	L	160 мкА … 160 мА/мкс
Погрешность уст.		±(0,2%Уст7+5 мкс)
Разрешение		0,6 мкА … 6 мА
Диапазон уст. периода (T1 и Т2)		0,025 мс … 10 мс 1 мс … 30 с
Погрешность уст. тока		0,4 % от предела
Дискретность уст. периода		1 мкс / 1 мс
Погрешность		1 мкс / 1 мс + 100 ppm
РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
Диапазон установки	H	105 … 1050 Вт
	M	10,5 … 105 Вт
	L	1,05 … 10,5 Вт
Дискретность уст.		100 мВт, 10 мВт, 1 мВтт
Погрешность уст.		±(0,6%*Pуст+1,4% Pконеч)
ЗАЩИТА
OVP		Регулируемая, Отключение нагрузки при 110% от номинального напряжения
OCP		0,2 … 231 А
OPP		1 … 1155 Вт
OHP		Отключение нагрузки при достижении температуры радиатора 95°C
UVP		0 … 150 В, отключении нагрузки при обнаружении заданного значения
REV		По внутреннему диоду. Отключение нагрузки при неверном подключении
ИЗМЕРЕНИЕ
Вольтметр		±(0,1%Uизм+0,1%Uконечн)
Амперметр		±(0,2%Iизм+0,3%Iконечн)
Амперметр (парал. подкл.)		±(1,2%Iизм+1,1%Iконечн)
ОБЩИЕ ДАННЫЕ
Напряж. питания		100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц
Интерфейсы		USB ,RS-232, GPIB (опция)
Габ. размеры		429,5 х 128 х 400 мм
Масса		17
